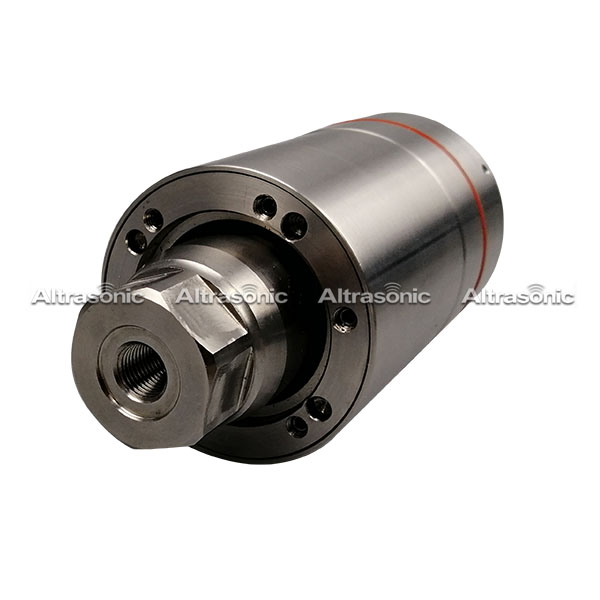

Comme c'est vrai dans de nombreuses autres applications pour piézo¬électrique Matériaux, un assemblage de plusieurs éléments céramiques offre des performances et des avantages de production considérables dans les transducteurs de nettoyage à ultrasons, par rapport à une seule céramique élément. Afin de fournir l'opération la plus efficace, simplifier la fabrication et réduire les coûts, des transducteurs plus complexes destinés aux applications de puissance ultrasonores sont généralement un composite d'un centre céramique piézoélectrique (multiple des bagues minces ou des disques de céramique, par exemple), englobant par fin métallique ou haut et bas pièces. Sous Pas de charge liquide, le facteur de qualité mécanique, QM , pour un bien conçu Le transducteur composite sera plus grand que le correspondant Valeur pour un transducteur céramique unique équivalent et une conduction thermique efficace par les parties métalliques garantira une température de fonctionnement inférieure dans la partie céramique du transducteur. Le facteur de couplage, K, s'approchera que pour un une seule pièce céramique transducteur.

Transducteurs de pression

Les parties métalliques d'un transducteur composite devrait avoir les mêmes propriétés acoustiques et la même zone de section que la céramique partie. Les deux parties métalliques peuvent être construites à partir du même matériau ou de la même combinaison de matériaux, ou les deux parties peuvent être fabriquées à partir de matériaux avec divergent Propriétés. Les matériaux de construction potentiels comprennent l'acier, l'aluminium, le titane, le magnésium, le bronze et le laiton. Souvent, une seule des parties métalliques est destinée à une intensité élevée Sortie.

Pour Transfert d'énergie maximum du transducteur au solvant dans le réservoir de nettoyage à ultrasons, un transducteur à ultrasons composite est généralement une longueur d'onde d'une demi-onde transducteur avec une fréquence de résonance de 20 kHz ou 40 kHz. Le électroacoustique L'efficacité d'un transducteur à ultrasons composite a une relation inverse avec le facteur de couplage électromécanique et les différents facteurs de qualité des composants
