Analyse de soudage en plastique ultrasonique

Principe:

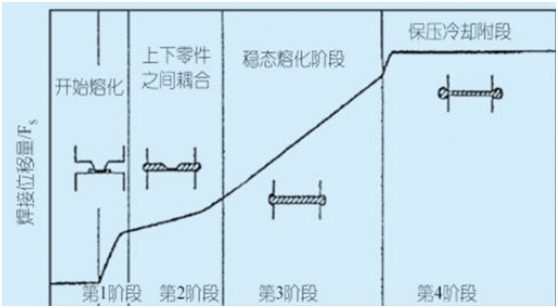

Vibration mécanique ultrasonique (Fréquence de 10-70 KHz, amplitude 1-250 μm) est appliqué sur des pièces en plastique pour produire du chauffage local sous pression (chaleur est due à l'effet combiné de la surface et intermoléculaire Friction) et fond de fusion A Soudure. Comme indiqué, le processus de soudage par ultrasons est divisé en quatre étages.

Étape 1: Le corne est en contact avec la pièce, appliquant la pression et commence à vibrer. La chaleur frictionnelle dissipe les nervures de guidage d'énergie et la solution s'écoule dans la liaison Surface. À mesure que la distance entre les deux parties diminue, la quantité de soudage (la distance entre les deux parties dues au flux de la Melt) diminue. Initialement, la quantité de déplacement de soudage augmente rapidement puis ralentit alors que la côte de guidage de l'énergie fondu se propage et contacte la surface de la partie inférieure Dans la phase de friction solide, la chaleur est générée par l'énergie de friction entre les deux surfaces et le frottement interne dans la partie La chaleur frictionnelle provoque le chauffage du matériau polymère jusqu'à sa fusion Point. La quantité de chaleur dépend de la fréquence d'action, de l'amplitude et de la pression

Étape 2: Une augmentation du taux de fusion entraîne une augmentation de la quantité de déplacement de soudage et de contact entre les surfaces des deux pièces. À ce stade, une fine couche fondue est formée et l'épaisseur de la couche fondue est augmentée en raison de la chaleur continue génération. La chaleur à ce stade est générée par visqueuse dissipation.

Stade 3: L'épaisseur de la couche de solution dans la soudure reste la même et accompagnée d'une distribution de température constante, une fusion à l'état stable se produit.

Étape 4: Après une période de temps définie ou après avoir atteint une énergie, un niveau de puissance ou une distance spécifique, l'alimentation est désactivée, la vibration ultrasonique est arrêtée et la quatrième étape est a commencé. La pression est maintenue et une partie de la solution supplémentaire est comprimée sur le joint. La quantité maximale de déplacement est atteinte Quand La soudure est refroidie et solidifiée et la diffusion intermoléculaire se produit.
