Action de soudage de la machine de soudage du faisceau de câbles à ultrasons

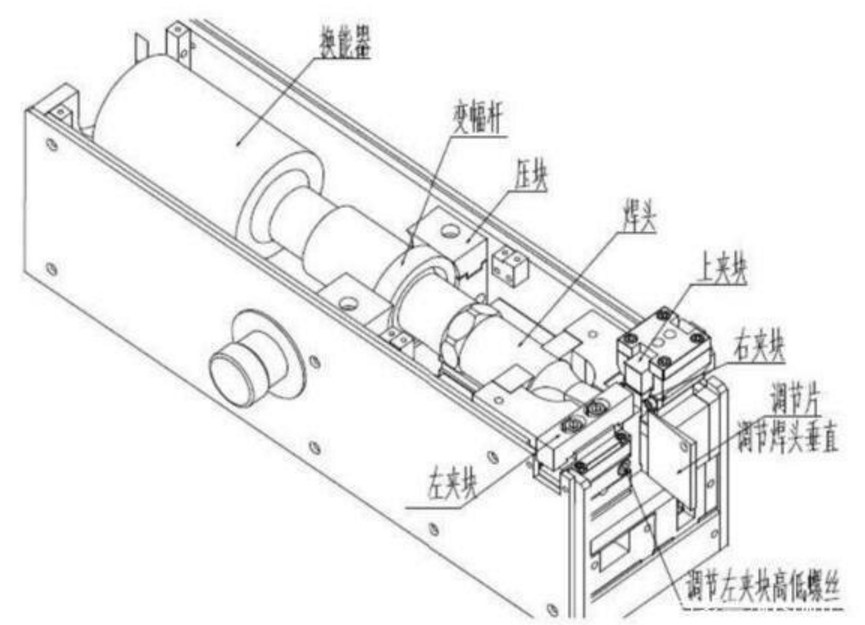

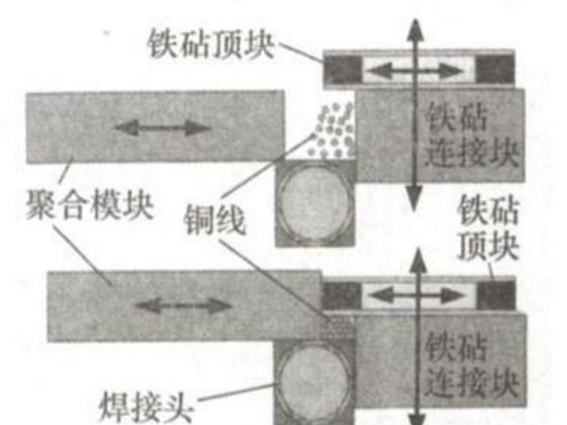

L'outil de soudage du harnais de fil à ultrasons est principalement composé de quatre Pièces: Tête de soudage, bloc de raccordement d'enclume, bloc supérieur d'anvil et polymérisation Module. Quand Soudage, les fils sont disposés verticalement et bien attachés à la connexion de l'anvil bloc. Après le commutateur de pied, le module de polymérisation se déplace vers Le bloc supérieur d'anvil et le bloc de connexion d'anvil est connecté au bloc supérieur d'anvil pour descendre vers le bas et la ligne est serré. pressé dans la zone de soudure, la tête de soudure vibre et transfère l'énergie sur le fil de cuivre, soudant ainsi le faisceau de fil ensemble.

Quand Soudage, à l'exception de la vibration de la tête de soudage, les autres têtes d'outils ne sont pas bouger. Une fois le soudage terminé, le module de polymérisation est rétracté, le bloc supérieur d'anvil est rétracté et le bloc de connexion d'anvil est surélevé, de sorte que le faisceau de câbles puisse être pris. Depuis La tête de soudage vibre et les autres têtes d'outils sont fixes, afin d'empêcher la soudure entre les têtes d'outils et la tête de soudage, la machine de soudage est endommagée, de sorte que la surface supérieure de la tête de soudage et la surface inférieure du module de polymérisation du module de polymérisation et la surface latérale du bloc supérieur d'enclume est un espace de 0,025 mm est laissé sur le côté du bloc de connexion anvil de sorte que la tête de soudure ne peut pas être en contact avec un autre outil HEADS.ILE devrait ne sont pas non plus de débris tels que le cuivre brisé entre ces des lacunes, sinon la surface de travail de la tête d'outil sera corrodée pendant le soudage et la carte de circuit imprimé peuvent être endommagés dans des cas graves.

Depuis La vibration ultrasonique est générée par la tête de soudage, l'énergie est transmise de la tête de soudage à l'anvil supérieur bloc. Par conséquent, plus l'énergie est plus proche de la tête de soudage, plus l'énergie est transférée de haut en bas, la ligne devrait-elle être épais. Le fil est placé à l'extrémité la plus basse, près de la surface de la tête de soudage et les fils plus minces sont agencés verticalement vers le haut afin de pouvoir obtenir une grande énergie, empêchant ainsi sur-soudage ou insuffisant soudage. L'alignement vertical empêche la soudure latérale et assure la soudure Qualité.

Exigences de soudage par ultrasons pour le placement des fil

Quand Effectuer un soudage par ultrasons, il est nécessaire de définir des paramètres pertinents tels que la section transversale de fil, l'alignement du fil, la pression, la hauteur de soudage, l'amplitude, la largeur, la pression, l'énergie et le comme. Pendant le processus de soudage, les fils devrait être chevauché verticalement et les grandes lignes de section devraient être placé près de la tête d'outil de soudage ci-dessous pour faire le soudage suffisant; les conducteurs devrait être placé près de la surface d'enclume et fermez-vous pour le rendre assez fort après Soudage. La longueur du chevauchement du conducteur est généralement définie sur 13 ~ 15 mm, la longueur de chevauchement est trop courte, la résistance à la soudure n'est pas facile à garantir, la longueur de chevauchement est trop longue, la pointe de soudage est facile à former un ascenseur et le fonctionnement du processus suivant est gênant. L'oxydation, les fils cassés, les défauts et la fusion de la couche isolante ne sont pas autorisés à la surface de la surface soudée

Paramètres importants et avantages du soudage par ultrasons

1)L'amplitude est la distance maximale dans la direction de la vibration du point de départ de la vibration, dans microns. Ils interagir quand soudage, qui affecte directement la qualité de soudage du fil. différents fils ont des paramètres différents.

2)La surface du module de polymérisation de largeur et la surface opposée du bloc de connexion d'enclume, l'espacement entre eux pendant Soudage, en millimètres, dont la taille détermine la largeur de la Soudure.

3)La pression est la pression exercée par le bloc d'enclume sur le fil de cuivre de la sangle Zone. La magnitude de la pression est liée au gaz pression. La direction d'action est perpendiculaire à la direction de vibrations, en livres par carré pouce.

4)L'énergie totale libérée par la machine à souder pendant le processus de soudage d'énergie, dans Joules. Que est, quand l'énergie libérée pendant Le soudage atteint la valeur définie, le soudage est terminé.

Le soudage par ultrasons a son unique Avantages:

1 force de soudage élevée, excellente conductivité électrique après soudage, extrêmement faible ou presque zéro résistivité;

2 matériaux de soudage ont non-fusion, non fragile conducteur caractéristiques;

3 courts temps de soudage, efficacité grandement améliorée, rapide, économie d'énergie;

4 Le processus de soudage est stable, détection en ligne Contrôle;

5 n'a pas besoin de gaz, de soudure, de flux;

6 soudage sans étincelles, fumée, respectueux de l'environnement et coffre-fort;

7 Améliorer la qualité de soudage, pour assurer la fiabilité du conducteur de produits Performance.

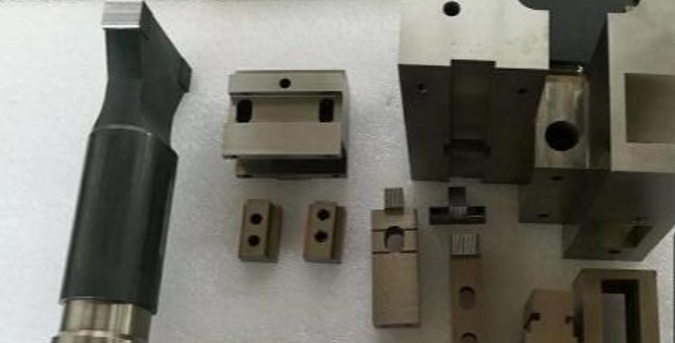

Outillage de la machine de soudure du faisceau de fil ultrasonique
