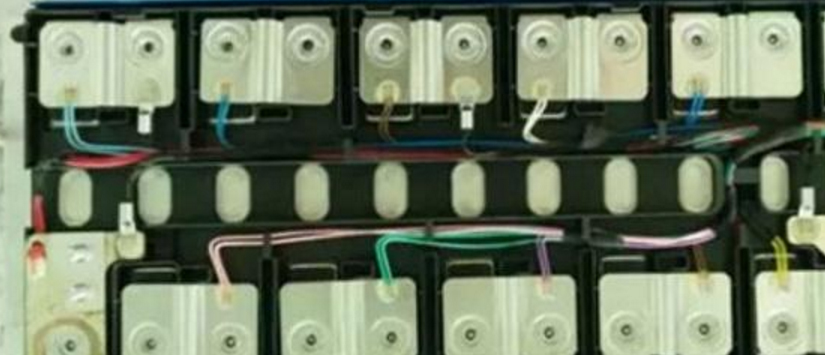

Boîte de protection de la batterie Soudage de la ligne de soudure

En raison de fluctuations du processus de production réel, même si les cellules utilisées dans la même batterie sont toujours regroupées, la différence entre les cellules individuelles est toujours Objectif. La batterie de puissance est de taille importante et l'environnement dans lequel les piles sont utilisées dans différentes positions sont également Différents. Une fois que les cellules individuelles sont regroupées en série, celles-ci Les différences augmenteront encore en raison de l'incohérence des cœurs de cellules individuelles, il est donc nécessaire de mesurer soigneusement la tension des cellules

L'échantillonnage de la tension détermine directement l'état de la batterie, ce qui rend cette fonction de la collecte de tension l'un des aspects les plus importants de l'ensemble de l'assurance de la sécurité Système.

Le diamètre de la ligne d'échantillonnage doit prendre en compte les courants suivants Courants. Sous les courants de fonctionnement suivants, considérons les paramètres de base suivants

• Courant de repos (IPARA): Ceci La valeur actuelle est le courant parasitaire dans toute la boucle d'acquisition et l'interne ASIC

• Courant de travail (iwork): Ceci est appliqué selon le courant de fonctionnement au moment de l'acquisition de l'ASIC sélectionné.

• Courant équilibré (Iblance): Le courant de péréquation conçu, la limitation générale est la résistance à la péréquation, qui est également très importante pour l'ensemble de l'acquisition Conception.

• Fusible actuel (ifuse): Si Utilisation de fusibles conçus par FPC Circuit propre ou des fusibles à puce achetés, le courant de fusible conçu et la conception doivent être soigneusement envisagés.

• Doux & Courant de court-circuit dur (ishort): désigne le courant d'impédance correspondant dans le cas d'un court-circuit dur dans le circuit réel

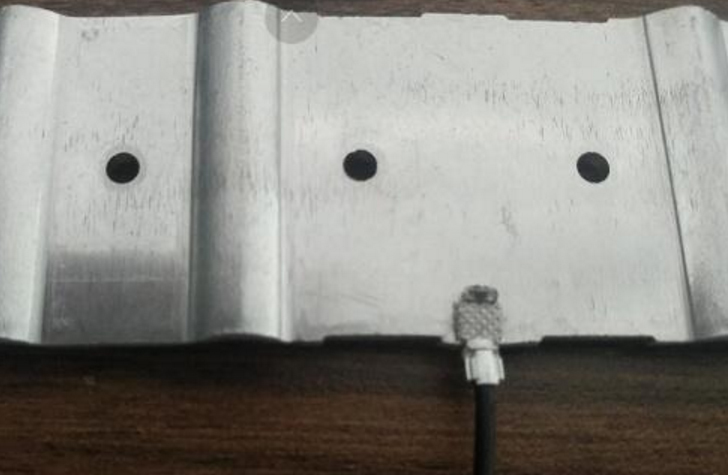

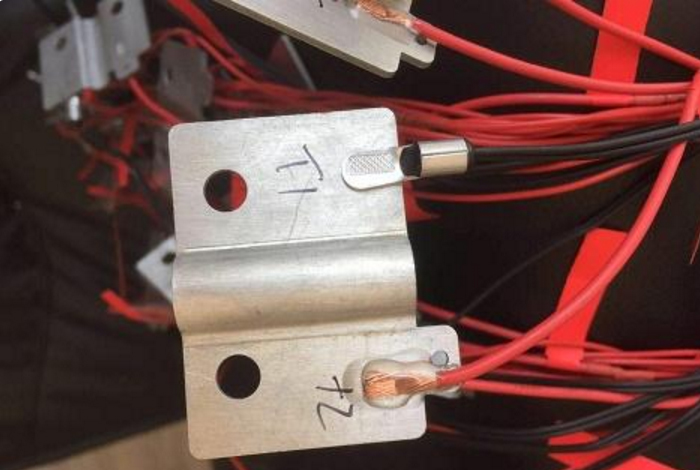

La connexion entre le fil de cuivre et le bus d'aluminium doit prendre en compte la combinaison de deux substances.

a) La différence potentielle entre les éléments de cuivre et d'aluminium provoque une corrosion électrochimique

b) À des températures élevées, les deux éléments peuvent former des composés intermédiaires et la résistance de l'interface augmente et devient fragile.

c) Pendant Le traitement ici, le revêtement est effectué sur la barre d'aluminium et après le soudage, le joint est scellé (formant la condition étanche à l'air pour bloquer la corrosion de l'électrochimie)

D) Le coefficient d'expansion de l'aluminium est aussi élevé que 39% plus grand que cuivre. Quand Deux conducteurs métalliques sont connectés et passent actuellement, le point de connexion génère de la chaleur en raison de la résistance de contact et des deux conducteurs Développer. Ici, si le contrôle de la hausse de la température est déraisonnable, cela peut causer des problèmes potentiels

Certains problèmes sont relativement mineurs si cuivre-aluminium Busbar est Used. Si Aucun transfert n'est utilisé, il y a un nouveau défi dans Comment assurer la fiabilité à long terme du contact sans le joint
