Panneau solaire Soudure:

Soudage au laser VS Soudure en métal ultrasonique

Premier Rond: Esthétique des produits

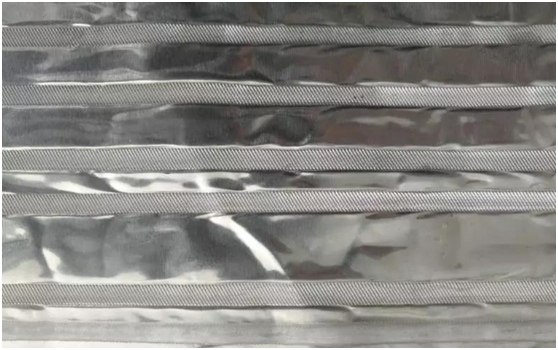

Le soudage au laser utilise un laser à haute énergie pour faire fondre le métal de soudure pour créer un joint. Dans la plaque d'absorption de la chaleur solaire, le soudage est effectué sous la forme d'une articulation à soudure avec un espacement de 3-5 mm. Le soudage au laser n'exige pas pressurisation Sur la pièce, la déformation globale est petite et les dommages causés à la surface de la couche absorbant la chaleur sont Petit. Soudage en métal ultrasonique provoque une déformation des vagues sur la surface de la feuille due à la pression. Bien que La déformation de surface peut être évitée par gaufrage de surface, une marque de soudure d'environ 3 mm est formée à la surface de la chaleur solaire Absorption. Par conséquent, l'apparition de produits utilisant du soudage au laser est meilleur que celui de métal ultrasonique soudage. Ceci Coupe de compétition, le soudage au laser est meilleur que métal ultrasonique soudage.

Deuxième Rond: persistance

La résistance au soudage du soudage au laser est Pauvre. Quand Le chaud et le froid alterne fréquemment ou sont soumis à une force externe, le joint de soudure est facile à la pause. Le soudage aux métaux ultrasons est de superposer deux objets à souder par une pression verticale, combinée à une vibration ultrasonique et de la pression pour former une connexion solide Le temps de liaison est court et la partie jonction ne produit pas de défauts de structure de coulée, la position de soudage est donc uniforme et stable, et l'ultrasons métal. Il n'y avait pas de fracture après la flexion verticale de 90 degrés test. Ceci Coupe de compétition, le soudage en métal ultrasonique est meilleur que laser soudage.

Troisième Rond: conductivité thermique

Le soudage au laser peut modifier la structure physique de l'objet soudé, affectant ainsi sa conductivité électrique ou thermique. De plus, le soudage au laser entraîne une petite zone de conduction thermique entre la pièce métallique du collecteur solaire et le tube de cuivre, qui affecte la conduction thermique Efficacité. Le soudage en métal ultrasonique n'a pas ce problème Problème. Le soudage à ultrasons minimise les effets de température du matériau et ne modifie pas le métal structure. Par conséquent, la conductivité électrique ou la conductivité thermique après le soudage est excellente et la résistivité électrique est extrêmement faible ou presque zéro. Le soudage des métaux ultrasons est devenu le meilleur choix pour le soudage conducteur et conducteur thermique matériaux. Ceci Les performances peuvent évidemment produire du soudage au laser sur un solaire plat Collectionneurs. L'avantage que ne peut pas être réalisé Selon le test, le produit de soudage en métal ultrasonique est d'environ 3% supérieur que L'efficacité de la conduction du soudage au laser (que est, la température de l'eau est d'environ 3% sous le même fonctionnement de la même condition). Ceci Tour de concurrence, le soudage des métaux ultrasons est significativement meilleur que laser soudage.

Quatrième Rond: consommation d'énergie

En tant que produit représentatif de Low-Carbon Économie d'énergie et protection de l'environnement, les chauffe-eau solaires sont largement reconnus par la société et les consommateurs et les indicateurs de consommation d'énergie dans le processus de production reçoivent également beaucoup Attention. Le soudage des collectionneurs solaires est l'un des eux. À partir de l'analyse comparative du principe de soudage, on peut le savoir que le soudage des métaux ultrasons peut minimiser l'effet de température du matériau (la température de la zone de soudure ne dépasse pas 50% de la température de fusion absolue du métal de soudure ), de sorte que la structure métallique ne change pas, il ne s'agit pas de ne neutralisera pas les pièces métalliques sans refroidissement eau. En termes de consommation d'énergie, le soudage par ultrasons peut être effectué entre le même métal et différents types de métaux, ce qui est beaucoup moins consommation d'énergie que laser soudage. Ceci Coupe de compétition, le soudage en métal ultrasonique est meilleur que laser soudage.

cinquième rond: Coût

1.Coût de Equipement: Au niveau international, le prix de la machine à souder par ultrasons et de la machine à souder laser est équivalent. Le coût d'approvisionnement de l'équipement unique de la machine à souder des métaux ultrasonores est inférieur à celui celui de soudage au laser machine. Le ratio d'approvisionnement des deux est généralement de 300 000: 10 000. (Maintenant Le prix des machines à souder laser domestiques est également en baisse rapide, environ 700 000) La machine de soudage au laser comporte généralement deux têtes de soudage au laser et la machine à ultrasons a généralement une soudure Tête. Pour La même capacité de production, deux machines de soudage à ultrasons sont comparées à une machine à souder laser machine.

2. Coût de Utilisation: Premièrement, le soudage au laser convient aux matériaux épais, tels que le soudage aluminium. L'épaisseur de la plaque d'aluminium est généralement choisie pour être de 0,4 mm, tandis que le soudage par ultrasons convient aux produits minces, tels que la plaque d'aluminium, généralement 0,2 à 0,3 mm. En termes de matériaux de soudage, Ultrasons est Supérieur. Deuxièmement, le coût des consommables, les consommables Pour le soudage au laser, des lampes à xénon et des cartouches filtrantes et les consommables Ultrasons sont soudés têtes. En général, soudage au laser Consommables sont moins chers que Ultrasonic.
