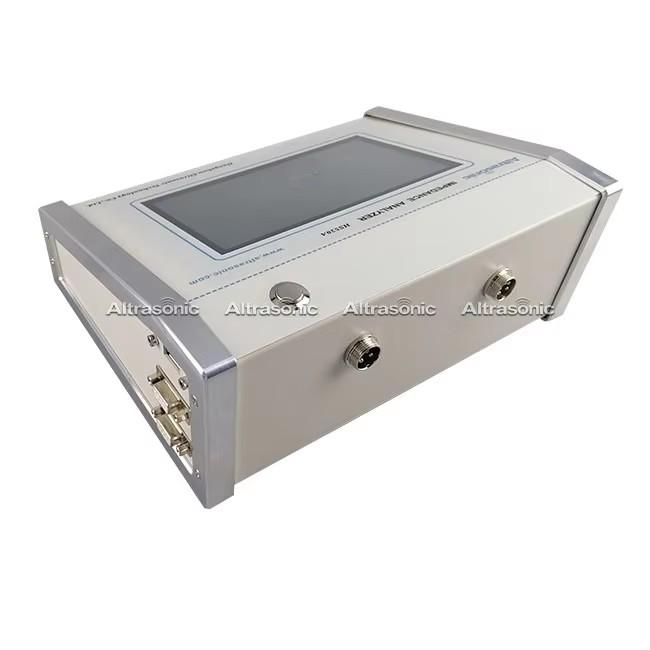

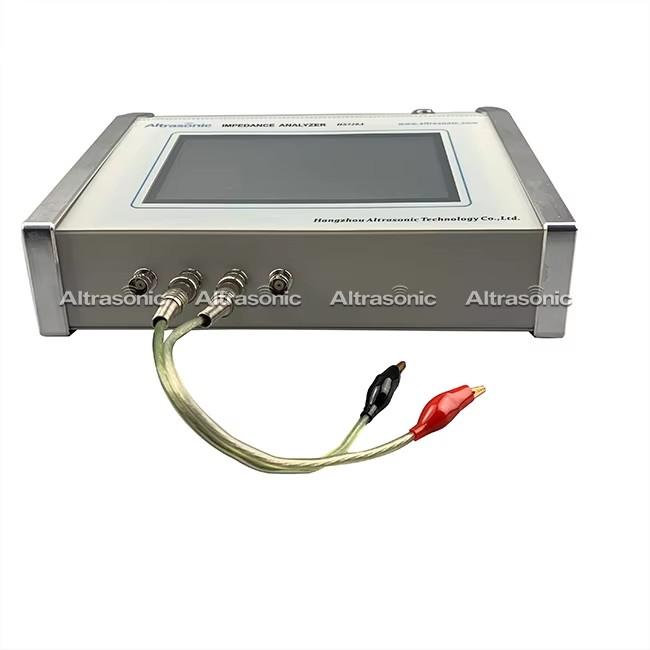

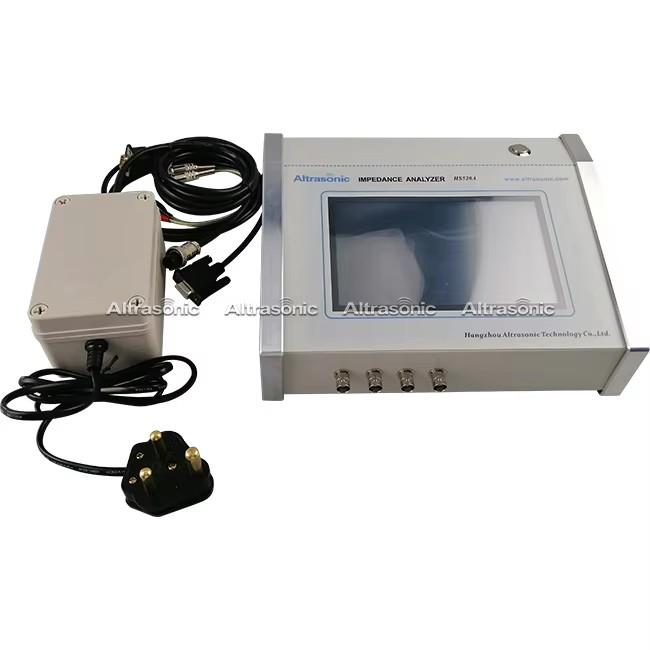

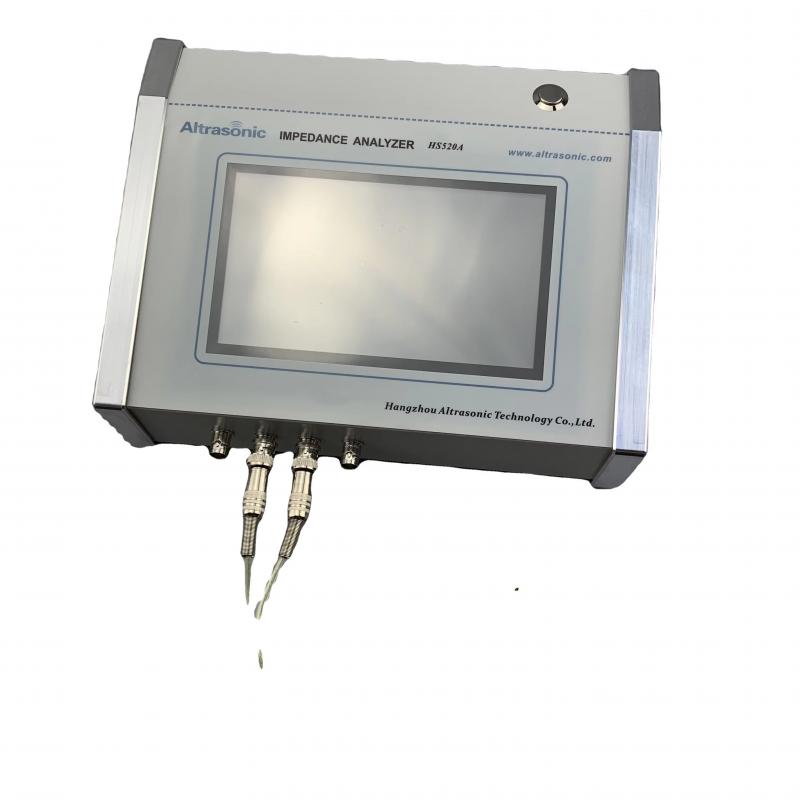

Analyseur d'impédance de fréquence ultrasonique HS-520A

Analyseur d'impédance de fréquence ultrasonique HS-520A

Instrument de test de transducteurs piézoélectriques bon marché et échantillon

  • Numéro darticle:

    HS-520A
  • Paiement:

    T/T, Paypal, Western Union
  • Origine du produit:

    China
  • Couleur:

    White
  • Port dexpédition:

    Shanghai or Ningbo
  • détails du produit


Analyseur d'impédance de fréquence ultrasonique




Description :

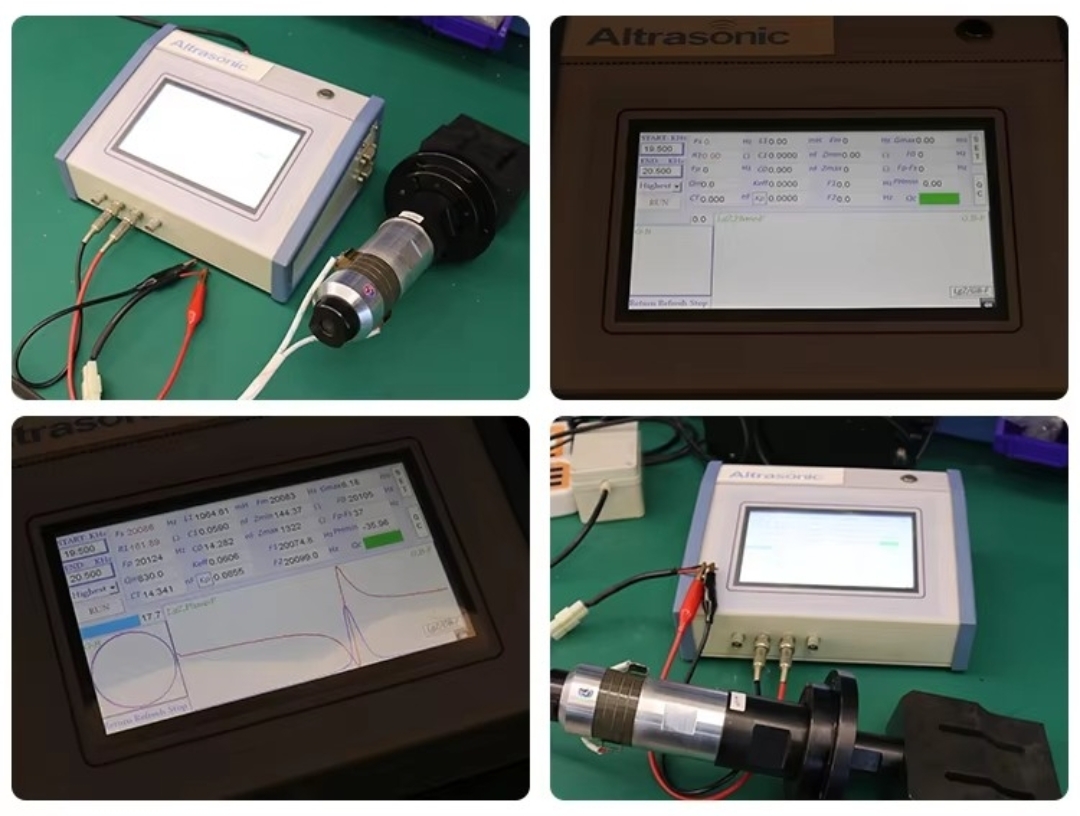

Dans la production de composants ultrasoniques, nous observerons le courant de l'appareil pour détecter les fréquences de résonance et d'anti-résonance et leurs impédances électriques respectives. Parce que l'anti-résonance est la fréquence à laquelle le courant rencontre l'impédance maximale, la résonance est la fréquence de l'impédance minimale. L'analyseur d'impédance d'Altrasonic peut détecter les points de courant minimum et maximum tout en balayant la fréquence d'entraînement, détectant ainsi les fréquences de résonance et d'anti-résonance. L'instrument de détection est livré avec un processeur ARM, qui peut être à impédance. L'opération est simple et facile à transporter.



Avantage :

⢠Praticité et facilité d'utilisation. Pas besoin d’expertise ultrasonique.

⢠Permet le contrôle de qualité des transducteurs ultrasoniques réduisant l’assistance technique.

⢠Rend possible la fabrication rapide et précise de sonotrodes.

⢠Coût abordable.

⢠Réduit les coûts de maintenance des équipements à ultrasons car il permet une maintenance préventive.



Spécification :

Analyseur d'impédance HS520A Le plus récent
Plage de fréquence 1KHzï½500KHz/1Mhz/3Mhz/5Mhz
Précision de base < 0,5%
Vitesse de numérisation 5 secondes/un passage (équivalent à 600 points de numérisation)
Précision de fréquence ±10 ppm
Précision des phases 0,15 degrés
Plage de température 10ï½40 degrés Celsius
Plage d'impédance 0.1Ωï½1MΩ
Pas de fréquence 0,1 Hz à tout
Éléments de mesure Fréquence de résonance : Fs
Fréquence demi-puissance : F1 et F2
Admission réelle maximale à Fs : Gmax
Résistance dynamique : R1
Fréquence anti-résonance : Fp
Facteur de qualité mécanique : Qm
Capacité libre : CT
Inductance dynamique : L1
Capacité dynamique : C1
Capacité statique : Co
coefficient de couplage électromécanique : Keff et Kp
Impédance réelle maximale à Fp : Zmax
Diagramme de mesure G, B-F
G-B (coordonnée du cercle d'admission)
R,X-F
R-X (coordonnée du cercle d'impédance)
Z,phase-F
Y,phase-F
Z(Logarithme),phase-F
Amplification

céramique piézoélectrique, transducteur ultrasonique, ultrasons de puissance,

soudure par ultrasons, nettoyage par ultrasons, capteur à ultrasons

Dimensions : 240mm*190mm*100mm

Taille de l'écran LCD : écran de 8 pouces

Application :

Fabricants de pièces automobiles (entretien, fabrication du klaxon et contrôle de réception)

Fabricants de soudeuses à ultrasons (processus de réglage, contrôle qualité et développement du klaxon)

Fabricants de nettoyeurs à ultrasons (processus de réglage et contrôle qualité)

Fabricants de matériel médical (contrôle qualité et inspection de réception)

Industrie de la santé (maintenance, fabrication de klaxons et contrôle des réceptions)

Fabricants de matelas (entretien et contrôle de réception)

Fabricants de filières (maintenance et fabrication de cornet)

Fabricants de lignes blanches (inspection à réception)

Fabricants de chaussures (entretien et fabrication de cornes)

Fabricants de sous-vêtements (entretien et fabrication de cornes)

Fabricants de détecteurs de poissons (contrôle qualité et développement de transducteurs sous-marins)

Fabricants de verres de lunettes (maintenance des systèmes de nettoyage)

Fabricants de leurres de pêche (entretien et fabrication de cornes)

Fabricants de compteurs d'eau et d'énergie (maintenance et fabrication de klaxons)

Industrie minière (rénovation de boîtes de maintenance et de nettoyage par ultrasons)

Industrie additive ultrasonique (maintenance, fabrication et développement de cornet)

Groupes de recherche (développement de dispositifs piézoélectriques et ultrasoniques)

Départements R&D (développement de produits)

Fabricants de capteurs (maintenance, contrôle qualité et contrôle de réception)




Garantie :

One ans de garantie sans aucun dommage humain. Pendant cette période, l'usine sera responsable de la réparation, le réparera gratuitement ou l'usine enverra gratuitement les nouvelles pièces au client au lieu des pièces cassées.Après la période de garantie , l'usine le réparera ou enverra les nouvelles pièces au prix de revient


Qualité :

3 test ancien pour confirmer que les produits est de bonne qualité.

20 techniciens travaillent ensemble et apprennent ensemble pour améliorer nos produits.

48 heures de temps de travail pour tester la stabilité de notre produit avant l'envoi.
